방수기능사

■방수기능사 시험 개요 및 학습(실습)계획■

▣ 방수기능사 시험 개요

    [시험시간: 2시간 10분]

*구조물 가설재(1200mm×1500mm, 돌출벽400mm×400mm, 벽높이:300mm, 파이프 설치)에

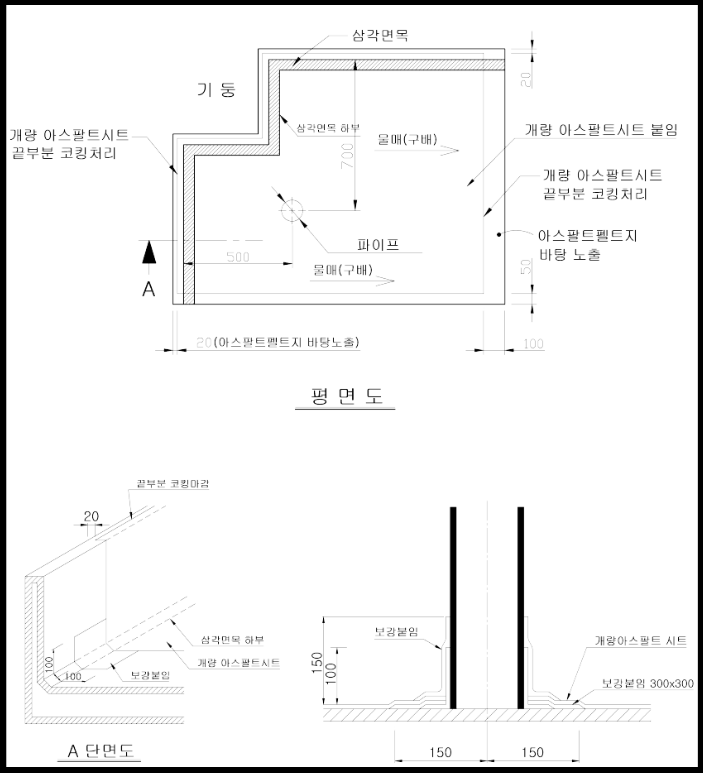

*제시된 도면(평면도, 단면도, 파이프주변 보강처리 사항)에 개량아스팔트시트를 사용하여

*시험규정의 요구조건(바탕노출, 보강붙임, 아스팔트시트 붙임, 용융, 코킹, 작업순서, 치수)에 부합하도록

*시트방수 작업을 완성(시간: 2시간10분)하여 방수성능(오작, 시험규정 준수 여부)에 대한 평가시험이다.

▣ 시험의 일반 기본규정 · 학습사항 : 실격가능성 제로, 순서별 합격 노하우로 완벽실습

*보강재(순서별, 나온모서리-들어간 모서리-바닥과 치켜올림 이음새 보강붙임)  *주위벽 방수층 치켜올림(20mm)

*이음새 보강재 폭: 200mm, 모서리 폭: 200×200mm)    *삼각면목 중앙을 기준으로 위, 아래 치수 동일

*관통파이프의 최종마무리: 바닥면에서 150mm높이까지    *관통파이프의 속치마와 겉치마는 바닥면에서 50mm

*시트 접합부의 겹침폭: 100mm    *파이프 둘레의 바닥(토치, 용융처리)    *작은 바닥 내민길이(100mm이하)

*삼각면목 하부까지 바탕노출 치수(30mm이하) 등 기타



 [방수기능사 반드시 숙지해야 할 핵심 사항 한번 더 정리]

  [시험시간: 2시간 10분]

 ▣1. 가설물에 사전작업(아스팔트펠트 부착 - 타카로 들뜸이 없이 완전 밀착한다.)

 * 아스팔트펠트지를 타카로 고정.(시험 후 핀을 제거해야 하니 불필요한 타카는 금한다.)

 * 관통파이프를 펠트지로 감싼 후, 파이프 고정 위치를 도면 치수대로 고정(면테이프 사용)

 ☞경계선 그리기(바깥에서 안쪽으로):

 - 벽체 상단: 20mm, 큰바닥과 작은바닥면 하단: 50mm, 큰바닥과 벽체상단: 100mm

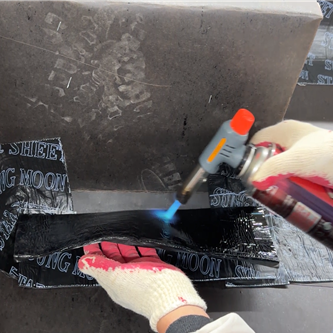

 ▣2. 보강재(아스팔트시트) 작업 : 오작없는 실습과정(1:1학습)

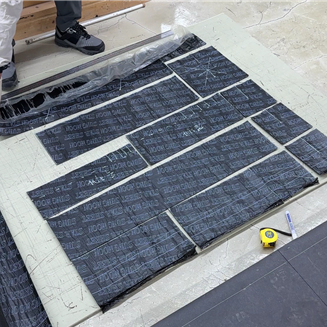

 * 보강재 재단(시트 약 1200mm재단)후 도면상 사용 칫수로 재단(기본 폭 200mm)

 ※주의사항: 돌출 모서리(1번, 2번), 들어간 모서리(3번, 4번), 시공순서 지키기, 치켜올림 부위의

   경사재의 상하폭 중간이 기준(돌출부위, 모서리, 이음부위 200×200mm)

 ▣3. 본 작업 시트 시공 순서 (큰바닥 → 작은바닥) : 최단시간 내 완성, 토치사용, 중요점 노하우 실습

 * 큰바닥과 작은바닥은 넓은 부분인 만큼 토치를 철저히 하고, 경계선에 맞춰서 시공 한다.

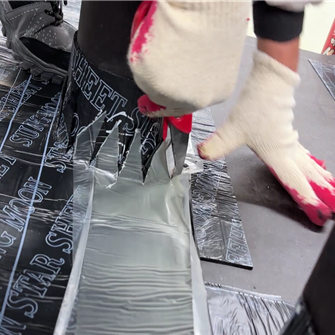

 ※주의사항: 원통주변 삼각 고깔모양 절개 시 바닥면 손상 주의, 원통 주변은 철저히 밀착 시공,

 - 작은바닥 내민 길이 100mm 초과 금지, 시트지 상호간 겹침폭: 100mm 겹침, ±30mm이상 실격

 ▣4. 돌출벽 시공(큰바닥 벽 → 작은바닥 벽) : 오작이 안되게 하는 방법 전수, 완전한 밀착 (재단 부터 15분 내 완성)

 * 큰벽면은 큰바닥과 겹침 폭, 작은벽은 작은바닥과 겹침 폭을 준수하여 벽면에 밀착 시공.

 ※주의사항: 상단부분 겹침 100mm준수, 모서리(구석)에 들뜸 없이 밀착하여 토치 한다.

 - 하단 겹침 폭 100mm, 돌출 부위 구멍 노출 방지(구멍발생 시 실격)

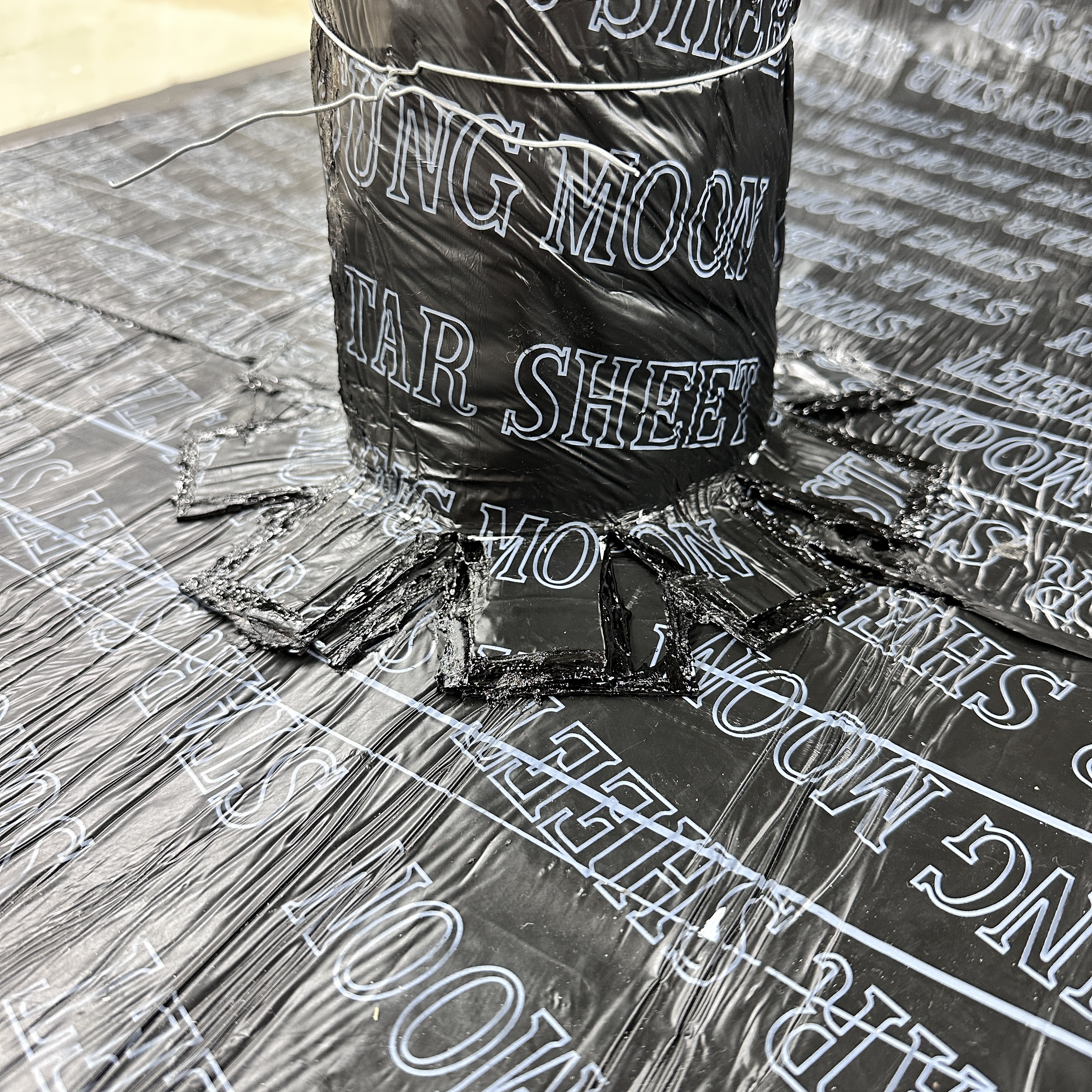

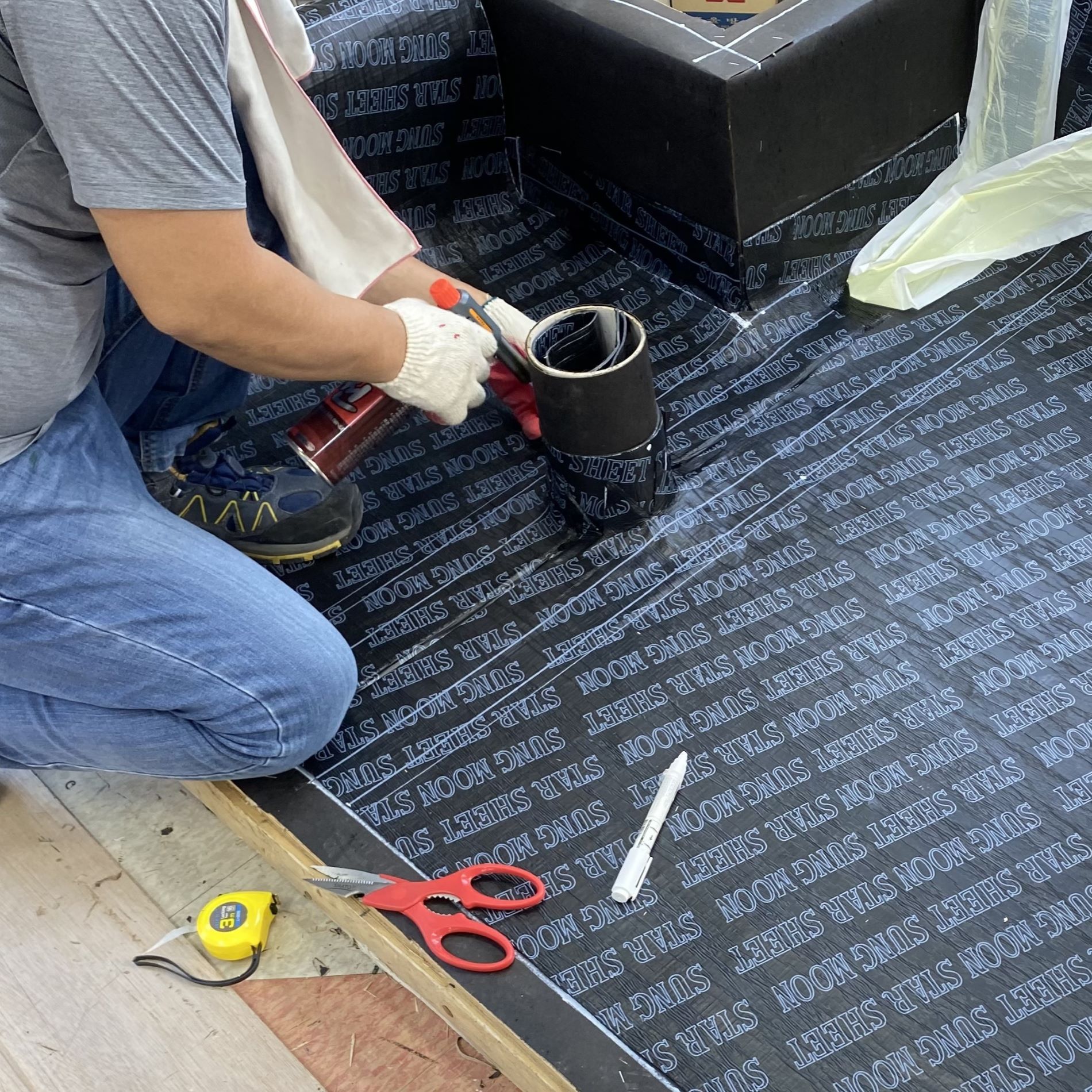

 ▣5. 관통파이프 마감(용융처리) : 원통주변 오작주의 (특별 요령 반복 지도)

 *바닥면 50mm 기준(속치마, 겉치마 동일), 관통파이프 150mm 까지 시공

 ※주의사항: 주름이 생기지 않도록 파이프에 말착시공, 겹침규정 100mm준수 : 특별 요령 반복 지도

 - 흙손을 가열하여 겉치마 바닥면 가장자리에 ㄷ자형태로 용융, 상단도 용융 후 철선 마감

 ▣6. 실리콘 코킹작업 완료

 * 시트 가장자리면(경계선과 접합부)을 따라 누락되는 부분 없이 균등한 코킹이 되도록 한다.
